بررسی وضعیت LED های پرینتر های برادر (تمام وضعیت ها)

2
2606

راهنمای کامل بررسی وضعیت و خطاهای LED پرینتر های برادر (Brother)

بررسی وضعیت LED های پرینتر های برادر (تمام وضعیت ها) :

اصطلاح فنی مربوط به چراغ موجود در بسیاری از وسایل الکترونیکی شما، دیودهای منتشر کننده نور یا LED است. در این مطلب، معنای چراغ های مختلف LED در یک پرینتر برادر و روشن شدن و چشمک زدن هر یک، توضیح داده شده است.

  • هنگامی که تمام LED ها خاموش هستند، یعنی دستگاه روشن نیست.
  • هنگامی که LED سبز وضعیت (Status)، کم نور است پرینتر در حالت SLEEP به معنی خواب (حالت صرفه جویی در مصرف انرژی) یا حالت خواب عمیق ( Deep SLEEP ) برای کاهش بیشتر در مصرف انرژی نسبت به حالت (Sleep) قرار دارد. با فشار دادن دکمه Go ، پرینتر از حالت Sleep به حالت Ready تغییر حالت می دهد.
  • هنگامی که LED ها روشن هستند یا چشمک می زنند، ممکن است خطایی رخ داده باشد. معنای آن را با توجه به مطالبی که در ادامه آمده است بررسی نمایید.

 وضعیت LED ها:

ال ‌ای ‌دی مربوط به حالت آماده (Ready)، به رنگ سبز چشمک می زند.

چراغ های Toner, Drum و Error (تونر، درام و خطا) خاموش هستند.

بررسی وضعیت LED های پرینتر های برادر (تمام وضعیت ها)

معنای وضعیت LED ها:

  • گرم شدن: دستگاه در حال گرم شدن است.
  • خنک شدن: دستگاه در حال خنک شدن است. چند ثانیه صبر کنید تا داخل دستگاه خنک شود.
  • در حال دریافت اطلاعات: دستگاه در حال دریافت اطلاعات از کامپیوتر و یا در حال پردازش داده ها در حافظه است.
  • باقی ماندن اطلاعات: داده های چاپ در حافظه دستگاه باقی مانده است. اگر چراغ Ready به مدت طولانی چشمک بزند و چیزی چاپ نشود، دکمه Go را فشار دهید تا داده های باقی مانده در حافظه چاپ شوند.

وضعیت LED ها:

چراغ زرد رنگ تونر 2 ثانیه روشن و 3 ثانیه خاموش می شود.

چراغ سبز رنگ Ready روشن است.

ال ای دی های درام و ارور خاموش هستند.

بررسی وضعیت LED های پرینتر های برادر (تمام وضعیت ها)

معنای وضعیت LED ها:

  • تونر کم: کارتریج تونر به زودی باید تعویض شود. یک کارتریج تونر جدید خریده و آن را برای زمانی که پیام REPLACE TONER نشان داده می شود، آماده نمایید.

وضعیت LED ها:

چراغ زرد رنگ تونر روشن است.

چراغ های Drum, Error  و Ready خاموش هستند.

بررسی وضعیت LED های پرینتر های برادر (تمام وضعیت ها)

معنای وضعیت LED ها:

  • تعویض تونر (حالت توقف): یک کارتریج تونر جدید نصب نمایید.
  • خطای کارتریج: مجموعه مونتاژ درام به درستی نصب نشده است. مونتاژ درام را از دستگاه خارج نموده و مجددا آن را نصب کنید.
  • اتمام تونر: کاور جلو را باز کرده و کارتریج تونر را نصب نمایید.

وضعیت LED ها:

چراغ زرد رنگ تونر روشن است.

چراغ سبز رنگ Ready روشن است

چراغ های درام و خطا خاموش هستند.

بررسی وضعیت LED های پرینتر های برادر (تمام وضعیت ها)

معنای وضعیت LED ها:

  • تعویض تونر (حالت ادامه): دستگاه عملیات چاپ را تا زمانی که LED نشانگر، پیام TONER ENDED را نشان دهد ادامه خواهد داد.

وضعیت LED ها:

چراغ زرد رنگ تونر روشن است.

چراغ خطای قرمز رنگ روشن است.

چراغ های درام و Ready خاموش هستند.

بررسی وضعیت LED های پرینتر های برادر (تمام وضعیت ها)

معنای وضعیت LED ها:

  • تونر به اتمام رسیده است: کارتریج تونر را تعویض کنید.

وضعیت LED ها:

چراغ زرد رنگ درام 2 ثانیه روشن و 3 ثانیه خاموش می شود.

چراغ سبز رنگ Ready روشن است.

چراغ های تونر و خطا خاموش هستند.

بررسی وضعیت LED های پرینتر های برادر (تمام وضعیت ها)

معنای وضعیت LED ها:

  • درام به زودی غیر قابل مصرف می شود: واحد درام باید به زودی تعویض شود. توصیه می کنیم یک واحد درام جدید برای تعویض با درام فعلی تهیه نمایید.

وضعیت LED ها:

چراغ زرد رنگ درام روشن است.

چراغ سبز رنگ Ready روشن است

چراغ های تونر و خطا خاموش هستند.

بررسی وضعیت LED های پرینتر های برادر (تمام وضعیت ها)

معنای وضعیت LED ها:

  • تعویض درام: یک درام جدید جایگزین کنید.

وضعیت LED ها:

چراغ قرمز رنگ خطا روشن است.

چراغ های تونر، درام و Ready خاموش هستند.

بررسی وضعیت LED های پرینتر های برادر (تمام وضعیت ها)

معنای وضعیت LED ها:

  • در سینی 1 کاغذ وجود ندارد: مقداری کاغذ داخل سینی قرار دهید. سپس دکمه Go را فشار دهید.
  • تغذیه دستی: مقداری کاغذ در سینی تغذیه دستی قرار دهید.

وضعیت LED ها:

چراغ قرمز رنگ خطا چشمک می زند.

چراغ های تونر، درام و Ready خاموش هستند.

بررسی وضعیت LED های پرینتر های برادر (تمام وضعیت ها)

معنای وضعیت LED ها:

  • کاغذ در سینی نیست. کاغذ را قرار داده و سپس کلید GO بزنید.
  • ورودی کاغذ دستی، خالی است. کاغذ بگذارید.

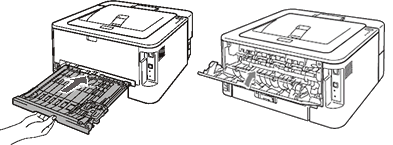

  • کاور جلویی باز شده است: کاور جلویی دستگاه را ببندید.
  • کاور فیوزر باز شده است: کاور فیوزر واقع در پشت کاور عقبی دستگاه را ببندید.

بررسی وضعیت LED های پرینتر های برادر (تمام وضعیت ها)

  • گیر کردن کاغذ در سینی اصلی/ در داخل/ در پشت/در سینی چاپ دورو ؛ کاغذ گیر کرده را خارج کنید. اگر دستگاه شروع به چاپ نمی کند، دکمه Go را فشار دهید.
  • پر بودن حافظه: حافظه دستگاه پر است و دستگاه نمی تواند صفحات یک سند را به طور کامل چاپ کند.
  • سرریز چاپ: سرریز چاپ رخ داده است و ماشین قادر به چاپ تمام صفحات یک سند نیست.
  • خطای سایز در چاپ دو طرفه (فقط اگر قابلیت چاپ اتوماتیک دوطرفه وجود داشته باشد): کاغذ صحیحی که مورد نظرتان است را تنظیم نموده و یا کاغذ به همان سایزی که در تنظیمات فعلی انتخاب کرده اید را بارگیری نمایید. سپس دکمه Go را فشار دهید.
  • چاپ دو طرفه غیرفعال است (فقط در صورتی که قابلیت چاپ خودکار دو طرفه پشتیبانی شود): سینی مربوط به چاپ دوطرفه را در دستگاه قرار داده و کاور پشتی را ببندید.

بررسی وضعیت LED های پرینتر های برادر (تمام وضعیت ها)


وضعیت LED ها:

چراغ زرد رنگ درام چشمک می زند.

چراغ قرمز رنگ Error چشمک می زند.

چراغ های تونر و Ready خاموش هستند.

بررسی وضعیت LED های پرینتر های برادر (تمام وضعیت ها)

معنای وضعیت LED ها:

  • خطای درام : سیم کرونا باید تمیز شود.

وضعیت LED ها:

چراغ زرد رنگ درام روشن است.

چراغ قرمز رنگ Error روشن است.

چراغ های تونر و Ready خاموش هستند.

بررسی وضعیت LED های پرینتر های برادر (تمام وضعیت ها)

معنای وضعیت LED ها:

توقف و از کار افتادن درام: یک یونیت درام جدید تهیه کرده و جایگزین کنید.


وضعیت LED ها:

چراغ های زرد رنگ تونر و درام چشمک می زنند.

چراغ قرمز رنگ Error چشمک می زند.

چراغ سبز رنگ Ready چشمک می زند.

بررسی وضعیت LED های پرینتر های برادر (تمام وضعیت ها)

معنای وضعیت LED ها:

SERVICE CALL  (نیاز به سرویس):

  1. اگر نشانگر SERVICE CALL را مشاهده کردید، دکمه پاور را خاموش نموده و سپس دوباره آن را روشن کنید و سعی نمایید دوباره عملیات چاپ را ادامه دهید.
  2. اگر پس از خاموش کردن دکمه پاور و سپس روشن کردن مجدد آن خطا پاک نشد، دکمه Go را فشار دهید، چراغ های LED پرینتر به صورت تصاویر زیر روشن می شوند. وضعیت خطا را به فروشنده یا مراکز خدمات مشتریان گزارش دهید.

مطلب پیشنهادی: آموزش ریست پرینتر های برادر


خرابی PCB اصلی:

چراغ قرمز رنگ Error روشن است.

چراغ های Toner، Drum و Ready خاموش هستند.

بررسی وضعیت LED های پرینتر های برادر (تمام وضعیت ها)

خرابی واحد فیوزر:

چراغ زرد رنگ تونر روشن است.

چراغ های Drum و Ready و Error خاموش هستند.

بررسی وضعیت LED های پرینتر های برادر (تمام وضعیت ها)

خرابی واحد لیزر:

چراغ زرد رنگ درام روشن است.

چراغ های تونر، Ready و Error خاموش هستند.

بررسی وضعیت LED های پرینتر های برادر (تمام وضعیت ها)

خرابی موتور اصلی:

چراغ زرد رنگ تونر روشن است.

چراغ قرمز رنگ Error روشن است.

چراغ های درام و Ready خاموش هستند.

بررسی وضعیت LED های پرینتر های برادر (تمام وضعیت ها)

اشکال مربوط به ولتاژ بالا:

چراغ زرد رنگ تونر روشن است.

چراغ زرد رنگ درام روشن است.

چراغ های Error و Ready خاموش هستند.

بررسی وضعیت LED های پرینتر های برادر (تمام وضعیت ها)

خرابی فن:

چراغ زرد رنگ درام روشن است.

چراغ قرمز رنگ Error روشن است.

چراغ های تونر و Ready خاموش هستند.

بررسی وضعیت LED های پرینتر های برادر (تمام وضعیت ها)

خطای زیرو کراس (Zero Cross):

چراغ زرد رنگ تونر روشن است.

چراغ زرد رنگ درام روشن است.

چراغ قرمز رنگ Error روشن است.

چراغ Ready خاموش است.

بررسی وضعیت LED های پرینتر های برادر (تمام وضعیت ها)

لطفا نظرات و پیشنهادات خود را در مورد مطلب “بررسی وضعیت LED های پرینتر های برادر” با ما در میان بگذارید.
